Архитектор: Евгений Кравченко
Инженер-проектировщик: Александр Росолик
Данный комплект чертежей разработан на основании:
- Задания на проектирование, выданного Заказчиком;
- Архитектурно-планировочных решений (чертежей марки "АР").
Здание имеет конструктивную схему в соответствии с табл. 7.1 ДБН В.1.1-12:2014 (Строительство в сейсмических районах Украины): стены комплексной конструкции из мелких стеновых блоков из ячеистых бетонов.
Пространственная жесткость и геометрическая неизменяемость здания обеспечиваются совместной работой продольных и поперечных стен в кладке из газобетонных блоков, на которые опираются перекрытия, образующие относительно жесткий в своей плоскости диск.
За условную отметку 0,000 принят уровень чистого пола первого этажа.
Высота здания от уровня чистого пола 8,75м
Фундаменты - на естественном основании, ленточные, из монолитного железобетона.

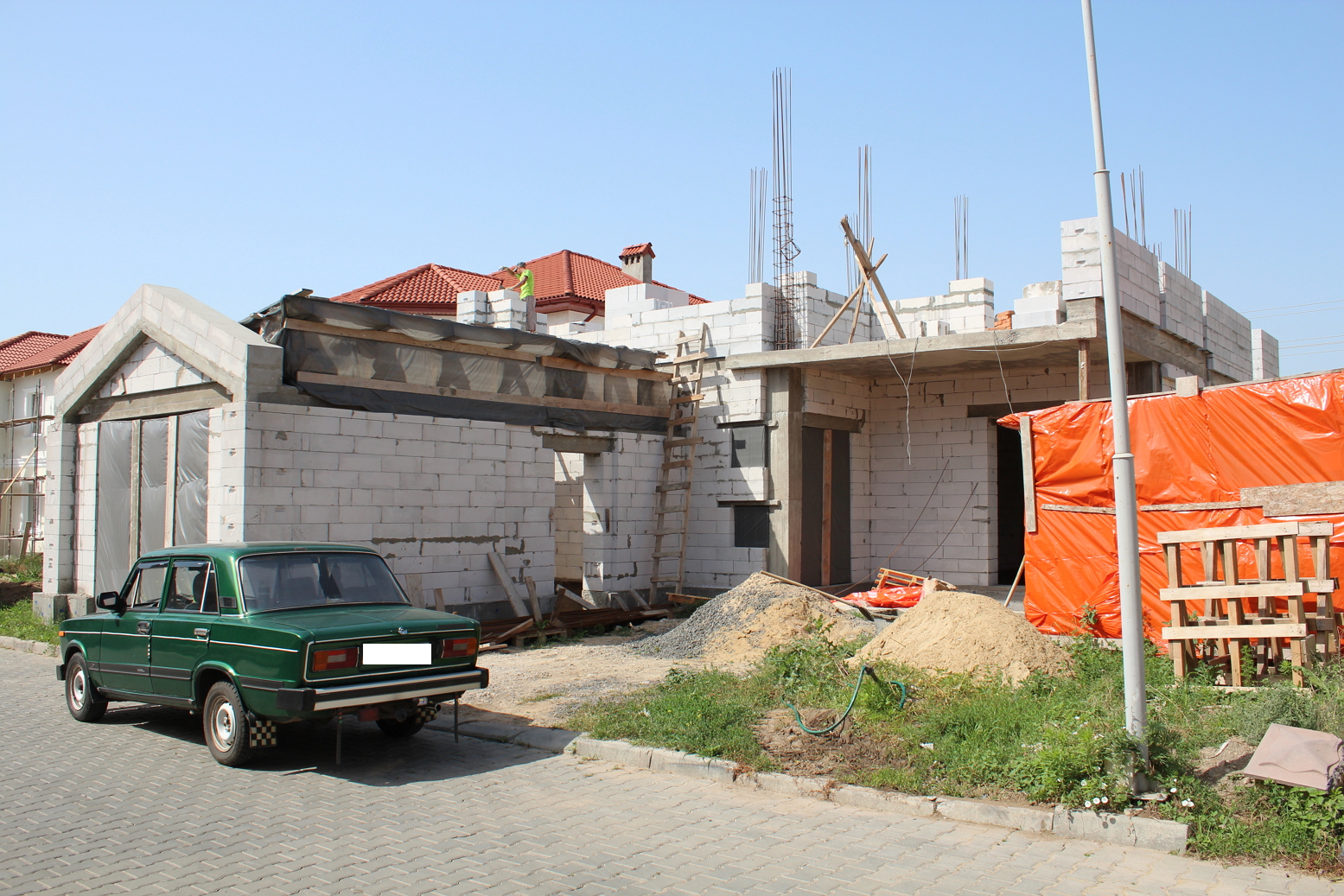

Несущие стены - из газобетонных блоков марки D500 с железобетонными сердечниками (сечением 300х300мм и 350х350мм).
Кладку выполнять на клеевом составе.
В швах кладки, через три ряда кладки по высоте, прокладывать арматурные стержни - 2Ø10А400C по ДСТУ 3760:2006 в желобках, устраиваемых симметрично по поверхности блоков, с заведением их в примыкающие стены.
Дополнительно армировать швы под ж/б поясами, окнами, перемычками.
Участки стен с каналами вентиляции, водопровода и канализации - из полнотелого керамического кирпича М 75 на растворе М-50, армированы сеткой Ø5Вр-I через 5 рядов кладки .
Перегородки - из газобетонных блоков марки D500 (толщиной 100мм) и полнотелого керамического кирпича М 75 (толщиной 120мм) на растворе М-50.
В швах, через три ряда кладки по высоте, прокладывать арматурные стержни - 2Ø10А400C по ДСТУ 3760:2006 в желобках, устраиваемых симметрично по поверхности блоков, с заведением их в примыкающие стены.
Для перегородок со свободной длиной более 3м (без раскреплений другими перегородками или стенами) выполнять крепление к плите перекрытия уголками 75х5 и дюбелями М8.
Перемычки над оконными и дверными проёмами несущих стен - монолитные железобетонные.
Перемычки над проёмами в перегородках, выполнить армоцементные, из 2х арматурных стержней 2Ø10А400C в слое цементно-песчаного раствора c заведением за грань проема на 250мм в каждую сторону и соблюдением защитных слоев не менее 20мм в каждую сторону.
Колонны - монолитные железобетонные, сечением 300х500мм.
Балки - монолитные железобетонные.
Перекрытие 1-го этажа - монолитная железобетонная плита толщиной 200мм.
Крыша - мансардная, двускатная (шипцовая).
Несущие конструкции крыши - деревянные наслонные (в осях 1-5/Б-Д) и висячие (в осях 1-3/А-Б) стропила.
Кровля - керамическая черепица по обрешётке из брусков.
Лестница - индивидуального изготовления.
